Наверное, 90% из вас видели в интернете достаточно распространённый пост, где сравнивались М-16, АК-47 и винтовка Мосина. Видели же этот текст о том, какое иностранное оружие плохое и какое наше хорошее?

Так вот там была фраза про “сломанный боёк”.

– М-16 – если обломился боёк, то винтовку надо отправить на завод для ремонта.

– АК-47 – если обломился боёк – разобрать затвор и поставить новый боёк.

– Винтовка Мосина – обломился боёк? Не беда – просто закрутите его на несколько миллиметров/сантиметров вперёд и продолжите стрельбу.

Поскольку в интернете каждый второй – как минимум был оружейным техником в армии, а как максимум – знает лично самого Мосина, Шмассера, Токарева и Симонова, и был у каждого из них на мастер-классе по конструированию оружия – то в предыдущем посте мы решили задать вам (да всем остальным) несколько вопросов.

  1. Что делает этот винт на фотографии и для чего он нужен?

2. Справедливо ли утверждение о “вкрути на пару сантиметров и продолжи стрельбу?

Ссылка на пост:

Ох, сколько всего интересного нам написали про этот винт в комментариях с того момента, как вышло видео про винтовку. Включая то, что мы вообще не умеем обращаться с оружием, потому что этот винт на разных кадрах по-разному повёрнут относительно рисок на курке.
Ох, сколько всего интересного нам написали про этот винт в комментариях с того момента, как вышло видео про винтовку. Включая то, что мы вообще не умеем обращаться с оружием, потому что этот винт на разных кадрах по-разному повёрнут относительно рисок на курке.

Так вот, для того чтобы не быть голословным – я просто взял затвор винтовки Мосина, конструкция которого не претерпевала существенных изменений за всю историю винтовки, и разобрал его.

Итак, ответ на первый вопрос. Под фото внизу.

Общий вид затвора. Вверху — в открытом положении. Внизу — в закрытом. Курок на нижнем фото спущен.
Общий вид затвора. Вверху — в открытом положении. Внизу — в закрытом. Курок на нижнем фото спущен.

Для разборки затвора извлекаем его из винтовки и, удерживая левой рукой за курок, переводим стебель в положение, в котором он стоит при закрытом затворе.

Без дополнительного инструмента затвор можно разобрать только так — отделить от него сам затвор и планку.
Без дополнительного инструмента затвор можно разобрать только так — отделить от него сам затвор и планку.

Для дальнейшей разборки нам понадобится отвёртка, чтобы вкручивать винт из курка. Именно вкручивать, т.к. ввинчивается он в курок с внутренней стороны.

Длинной отвёрткой крутим винт пока курок не отделится от остальной конструкции.
Длинной отвёрткой крутим винт пока курок не отделится от остальной конструкции.

После того, как винт полностью ввинчен (вывенчен) — разбираем всю эту конструкцию и получаем следующее.

Как видите, затвор винтовки Мосина — до смешного простая конструкция.
Как видите, затвор винтовки Мосина — до смешного простая конструкция.

Итак, ответ на первый вопрос — что делает этот винт и для чего он нужен.

Этот винт — задняя часть ударника. И служит он в первую очередь для сборки затвора воедино путём закручивания ударника в курок посредством резьбового соединения. Это не отдельный винт для регулировки положения ударника — это и есть сам ударник.

Теперь ответ на второй вопрос: «Справедливо ли утверждение о “вкрути на пару сантиметров и продолжи стрельбу?».

Сразу ответим — нет, не справедливо. И для этого снова взглянем на конструкцию затвора винтовки Мосина.

Левое фото — затвор в открытом положении. Правое — затвор в закрытом положении, курок спущен. Из самого затвора виднеется передняя часть бойка, которая бьёт по капсюлю.
Левое фото — затвор в открытом положении. Правое — затвор в закрытом положении, курок спущен. Из самого затвора виднеется передняя часть бойка, которая бьёт по капсюлю.

Помимо соединения частей затвора воедино, эта резьба на ударнике так же служит для регулировки величины вылета бойка за зеркало затвора. Регулируется этот параметр для того, чтобы боёк выходил на такую величину, чтобы стабильно накалывать капсюль, но при этом не разрывать его металл.

И проводить регулировку можно только по половине оборота этой резьбы.

Потому что в месте сочленения ударника и прилива на планке ударник не круглого сечения, а как на фото. И если вы повернёте его не на половину оборота, то вы просто не вставите его в этот паз и не сможете собрать затвор. И насечки сзади курка делаются просто для того, чтобы сразу вкрутить его в нужное положение при сборке.

Слева видно какого сечения сам ударник. Справа внизу — паз для ударника в приливе. Прилив закреплён неподвижно на соединительной планке. Планка крепится к курку только в одном положении.
Слева видно какого сечения сам ударник. Справа внизу — паз для ударника в приливе. Прилив закреплён неподвижно на соединительной планке. Планка крепится к курку только в одном положении.

Ну и теперь по поводу того, почему утверждение не справедливо.

Вот на фото внизу оба моих ударника. Верхний — новый, который я поставил на винтовку вчера вечером и она снова стреляет.

Нижний — с обломанным бойком. Как вы можете увидеть на конструкции ударника, если у него обломился боёк, то его можно выкручивать сколько угодно — оружие всё равно не будет стрелять. Потому что широкая часть ударника при всём желании не пролезет в отверстие в затворе. А обломленный боёк просто выпадет через ствол, как у меня и случилось. Единственное, что здесь можно подрегулировать — это когда передняя часть бойка, которой он бьёт по капсюлю, немного сточиталсь и уже не накалывает капсюль так, как надо. Надо просто подвинуть ударник вперёд на 0,5-1 оборот и всё снова будет работать. Шаг резьбы на нём вроде бы 0,7 мм. Но если у вас сломался ударник — вам поможет только его полная замена.

Вот так выглядит обломленный ударник. Даже винтовки Мосина ломаются от нагрузок при стрельбе. Замена этой детали занимает от силы 2-3 минуты. Нужна только отвёртка.
Вот так выглядит обломленный ударник. Даже винтовки Мосина ломаются от нагрузок при стрельбе. Замена этой детали занимает от силы 2-3 минуты. Нужна только отвёртка.

Поэтому это глупое утверждение из не менее глупой статьи — абсолютно не верное. Как и вся та статья.

К слову, заменить ударник на М-16 так же просто, как на АК и на Винтовке Мосина. Вот вообще никаких проблем. Потому что я имел опыт обращения со всеми этими видами огнестрелльного оружия.

Почему я вдруг это написал — потому что недавно у меня обломился боёк и практически в этот же день увидел в новостной ленте эту статью, написанную дурачком для дурачков.

Так, что если увидите ещё раз ту статью про сравнение этих винтовок/автоматов — можете только посмеяться над её глупостью.

А вообще если вам будет интересно — можем разобрать каждый пункт этой статьи и написать почему он бредовый, потому что у всех есть опыт обращения с каждой из трёх упомянутых там платформ.

Потому что все они, эти утверждения, бредовые.

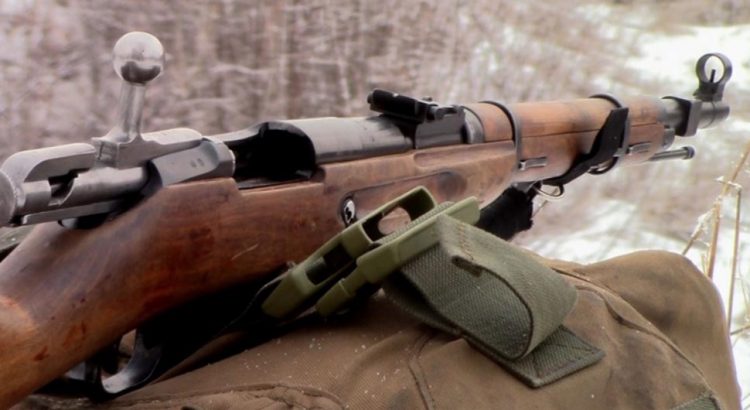

Не смотря на свой солидный возраст — всё такая же злобная, живучая и опасная тварь. Ну и, наконец, она просто красавица.
Не смотря на свой солидный возраст — всё такая же злобная, живучая и опасная тварь. Ну и, наконец, она просто красавица.

Команда NVP73.
